Sistem Pendinginan Absorbsi

Sistem Pendingin Absorbsi adalah salah satu dari sistem pendingin selain sistem pendingin kompresi uap. Sistem pendingin absorbsi ini membutuhkan tambahan energi kalor untuk menjalankan sistemnya. Siklus pendinginan absorbsi mirip dengan siklus pendinginan kompresi uap. Perbedaan utama kedua siklus tersebut adalah gaya yang menyebabkan terjadinya perbedaan tekanan antara tekanan penguapan dan tekanan kondensasi serta cara perpindahan uap dari wilayah bertekanan rendah ke wilayah bertekanan tinggi.

Sistem pendingin absorbsi menggunakan absorber dan generator. Uap bertekanan rendah diserap di absorber, tekanan ditingkatkan dengan pompa dan pemberian panas di generator sehingga absorber dan generator dapat menggantikan fungsi kompresor. Sistem pendingin kompresi uap memerlukan masukan kerja mekanik sedangkan pada sistem pendingin absorbsi memerlukan masukan energi panas.

Siklus kompresi uap sering disebut sebagai siklus yang digerakkan dengan kerja (work-operated) karena penaikan tekanan refrigen dilakukan kompresor yang memerlukan kerja. Sedangkan siklus absorbsi disebut sebagai siklus yang digerakkan dengan panas (heat operated) karena sebagian besar biaya operasi yang berkaitan dengan pemberian kalor yang diperlukan untuk melepaskan uap (refrigeran) dari zat cair bertekanan tinggi. Sebenarnya pada sistem ini juga membutuhkan kerja atau usaha untuk menggerakan pompa namun relatif lebih kecil dibandingkan dengan sistem kompresi uap. Perbedaan Siklus Kompresi dengan Siklus Absorsi dapat dilihat pada gambar di bawah ini
perbedaan sistem
Keunggulan sistim absorbsi jika dibandingkan dengan sistem kompresia adalah karena sistem absorbsi menggunakan panas sebagai energi penggerak. Panas sering disebut sebagai energi tingkat rendah (low level energy) karena panas merupakan hasil akhir dari perubahan energi dan sering kali tidak didaur ulang. Pemberian panas dapat dilakukan dengan berbagai cara, seperti menggunakan kolektor surya, biomassa, limbah, atau dengan boiler yang menggunakan energi komersial.

Prinsip Kerja Siklus Absorbsi
Dasar siklus absorbsi disajikan pada gambar bagan diatas. Pada gambar ditunjukkan adanya dua tingkat tekanan yang bekerja pada sistem, yaitu tekanan rendah yang meliputi proses penguapan pada evaporator dan penyerapan pada absorber, dan tekanan tinggi yang meliputi proses pembentukan uap pada generator dan pengembunan pada kondensor.

Siklus absorbsi juga menggunakan dua jenis zat yang umumnya berbeda, zat pertama disebut penyerap sedangkan yang kedua disebut refrigeran. Selanjutnya, efek pendinginan yang terjadi merupakan akibat dari kombinasi proses pengembunan dan penguapan kedua zat pada kedua tingkat tekanan tersebut. Proses yang terjadi di evaporator dan kondensor sama dengan pada siklus kompresi uap
siklus absorbsi
Kerja siklus absorbsi secara keseluruhan adalah sebagai berikut :
  • Proses 1-2/1-3 : Larutan encer campuran zat penyerap dengan refrigeran (konsentrasi zat penyerap rendah) masuk ke generator pada tekanan tinggi. Di generator panas dari sumber bersuhu tinggi ditambahkan untuk menguapkan dan memisahkan refrigeran dari zat penyerap, sehingga terdapat uap refrigeran dan larutan pekat zat penyerap. Larutan pekat campuran zat penyerap mengalir ke absorber dan uap refrigeran mengalir ke kondensor.
  • Proses 2-7 :Larutan pekat campuran zat penyerap dengan refrigeran (konsentrasi zat penyerap tinggi) kembali ke absorber melalui katup cekik. Penggunaan katup cekik bertujuan untuk mempertahankan perbedaan tekanan antara generator dan absorber.
  • Proses 3-4 : Di kondensor, uap refrigeran bertekanan dan bersuhu tinggi diembunkan, panas dilepas ke lingkungan, dan terjadi perubahan fase refrigeran dari uap ke cair. Dari kondensor dihasilkan refrigeran cair bertekanan tinggi dan bersuhu rendah.
  • Proses 4-5 : Tekanan tinggi refrigeran cair diturunkan dengan menggunakan katup cekik (katup ekspansi) dan dihasilkan refrigeran cair bertekanan dan bersuhu rendah yang selanjutnya dialirkan ke evaporator.
  • Proses 5-6 : Di evaporator, refrigeran cair mengambil panas dari lingkungan yang akan didinginkan dan menguap sehingga terjadi uap refrigeran bertekanan rendah.
  • Proses 6-8/7-8 : Uap refrigeran dari evaporator diserap oleh larutan pekat zat penyerap di absorber dan membentuk larutan encer zat penyerap. Jika proses penyerapan tersebut terjadi secara adiabatik, terjadi peningkatan suhu campuran larutan yang pada gilirannya akan menyebabkan proses penyerapan uap terhenti. Agar proses penyerapan berlangsung terus-menerus, absorber didinginkan dengan air yang mengambil dan melepaskan panas tersebut ke lingkungan.
  • Proses 8-1 : Pompa menerima larutan cair bertekanan rendah dari absorber, meningkatkan tekanannya, dan mengalirkannya ke generator sehingga proses berulang secara terus menerus
Kombinasi Refrigeran – Absorber pada Sistem Pendinginan Absorbsi
Terdapat beberapa kriteria yang harus dipenuhi oleh kombinasi refrigeran dengan zat penyerap untuk layak digunakan pada mesin pendingin absorbsi.  Diantaranya adalah :
  • Zat penyerap harus mempunyai nilai afinitas (pertalian) yang kuat dengan uap refrigeran, dan keduanya harus mempunyai daya larut yang baik pada kisaran suhu kerja yang diinginkan.
  • Kedua cairan tersebut, baik masing-masing maupun hasil campurannya, harus aman, stabil, dan tidak korosif.
  • Secara ideal, kemampuan penguapan zat penyerap harus lebih rendah dari refrigeran sehingga refrigeran yang meninggalkan generator tidak mengandung zat penyerap
  • Refrigeran harus mempunyai panas laten penguapan yang cukup tinggi sehingga laju aliran refrigeran yang harus dicapai tidak terlalu tinggi
  • Tekanan kerja kedua zat harus cukup rendah (mendekati tekanan atmosfir) untuk mengurangi berat alat dan menghindari kebocoran ke lingkungannya
Saat ini, terdapat dua kombinasi refrigeran-zat penyerap yang umum digunakan, yaitu air-litium bromida (H2O-LiBr) dan amonia-air (NH3-H2O). Pada kombinasi pertama, air bertindak sebagai refrigeran dan litium bromida sebagai zat penyerap, sedang pada kombinasi kedua, amonia bertindak sebagai refrigeran dan air sebagai zat penyerap.

1) Sistem Litium Bromida – air
Sistem litium bromida-air banyak digunakan untuk pengkondisian udara dimana suhu evaporasi berada di atas 0 ºC.  Litium Bromida (LiBr) adalah suatu kristal garam padat, yang dapat menyerap uap air.  Larutan cair yang terjadi memberi tekanan uap yang merupakan fungsi suhu dan konsentrasi larutan.

Hubungan antara entalpi dengan persentase Litium-Bromida dalam larutan LiBr pada berbagai suhu larutan. Proses terjadi kristalisasi larutan LiBr-H2O, yaitu pada keadaan yang mana larutan mengalami pemadatan. Proses yang terjadi pada wilayah melewati batas kristalisasi akan mengakibatkan pembentukan lumpur padat dan penyumbatan sehingga mengganggu aliran di dalam pipa.

2) Sistem Air – Amonia
Sistem amonia-air digunakan secara luas untuk mesin pendingin berskala kecil (perumahan) maupun industri, yang mana suhu evaporasi yang dibutuhkan mendekati atau di bawah 0 ºC.  Sistem amonia-air mempunyai hampir seluruh kriteria yang diperlukan di atas, kecuali bahwa zat-zat tersebut dapat bersifat korosif terhadap tembaga dan alloynya, serta sifat amonia yang sedikit beracun sehingga membatasi penggunaannya untuk pengkondisian udara.

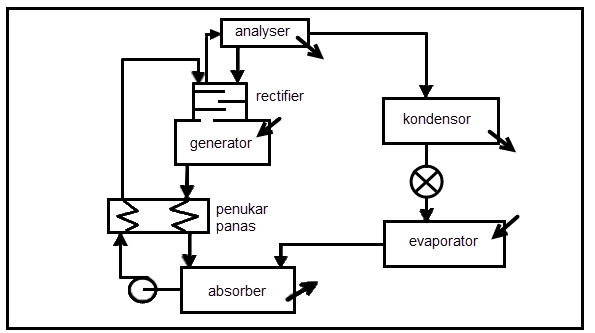

Kelemahan sistem amonia-air yang paling utama adalah air yang juga mudah menguap sehingga amonia yang berfungsi sebagai refrigeran masih mengandung uap air pada saat keluar dari generator dan masuk ke evaporator melalui kondensor. Keadaan ini dapat menyebabkan uap air meninggalkan panas di evaporator dan meningkatkan suhunya sehingga menurunkan efek pendinginan. Untuk menghindari hal itu, mesin pendingin absorbsi dengan sistem amonia-air umumnya dilengkapi dengan Rectifier dan Analyzer, seperti ditunjukkan pada gambar di bawah ini.
rectifier
Amonia yang masih mengandung uap air dari generator melalui rectifier, suatu mekanisma yang bekerja seperti kondenser akibat adanya arus balik uap air dari analyzer. Di sini, uap air yang mempunyai suhu jenuh yang lebih tinggi diembunkan dan dikembalikan ke generator. Selanjutnya amonia dan sejumlah kecil uap air diteruskan ke analyzer, dimana uap air dan sebagian kecil amonia diembunkan dan dikembalikan ke generator melalui rectifier, sedangkan amonia diteruskan ke kondensor. analyzer pada prinsipnya adalah suatu kolom distilasi, yang umumnya menggunakan air pendingin dari kondensor sebagai media pendingin.

Untuk dapat menghitung penampilan panas di dalam siklus pendinginan absorbsi maka diperlukan data entalpi tiap kombinasi refrigeran-zat penyerap yang digunakan. Perlu diperhatikan bahwa pada diagram tersebut konsentrasi yang ditunjukkan adalah konsentrasi NH3 di dalam larutan NH3-H2O, meskipun dalam hal ini amonia berfungsi sebagai refrigeran dan air sebagai zat penyerap.
