Jenis dan Fungsi Jacking, Blocking Dan Lifting

Proses jacking, blocking dan lifting digunakan untuk mempermudah kita dalam melakukan kegiatan perawatan dan perbaikan, terutama untuk pekerjaan dibagian bawah kendaraan. Proses jacking adalah suatu proses dimana kendaraan yang akan dilakukan perawatan dan perbaikan diangkat sebagian atau keseluruhan, seperti mengganti ban, servis rem, dll. Alat yang digunakannya adalah dongkrak (jack) dan penopang (Stand)

Proses blocking adalah suatu proses menahan salah satu roda jika bagian lain kendaraan akan diangkat menggunakan dongkrak. Hal ini dimaksudkan agar kendaraan tidak tergelincir ketika diangkat. Kita bisa menggunakan balok kayu/ campuran karet sebagai penahannya.

Proses lifting adalah suatu proses mengangkat/menaikan kendaraan secara keseluruhan sehingga kita bisa leluasa bekerja dibagian bawah kendaraan, seperti servis kaki-kaki, ganti kopling, servis transmisi, dll. Alat yang digunakannya adalah car lift.

A. Dongkrak (Jacking)
Dongkrak adalah nama yang diberikan pada sebuah alat yang digunakan untuk mengangkat beban berat. Untuk ”mendongkrak” sesuatu ke atas, berarti mengangkatnya. Pada saat bagian bawah kendaraan dikerjakan, atau roda-roda atau track harus diganti, roda dan track tersebut harus diangkat atau didongkrak. Dongkrak dioperasikan dengan dua cara:

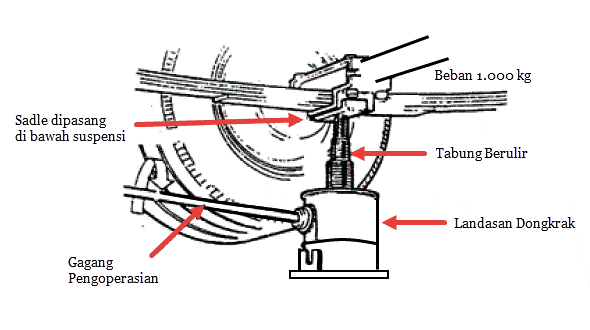

Dongkrak
  1. Mekanis. Dongkrak mekanis menggunakan sejumlah roda gigi (gear) untuk menambah gaya yang digunakan operator dalam mengangkat beban berat. Misalnya, bila operator menggunakan gaya lima kilo, gaya tersebut akan ditingkatkan oleh gear dalam dongkrak naik sehingga operator tersebut dapat mengangkat beban hingga 2 ton.
  2. Hidrolik. Dongkrak hidrolik menggunakan pompa oli untuk menekan oli di dalam dongkrak. Gaya yang diberikan oleh operator akan meningkat dari ram ke ram.

Dongkrak yang umum digunakan adalah dongkrak hidrolik karena daya kerjanya dan kapasitasnya dalam mengangkat beban berat. Dongkrak hidrolik berukuran kecil mempunyai sebuah pompa silinder yang kecil untuk mengangkat silinder yang besar. Oli hidrolik dimasukkan kedalam dongkrak dan gerakan diantara silinder dikontrol dengan valve yang pada saat disetel hanya akan membuat oli mengalir dalam satu arah saja.

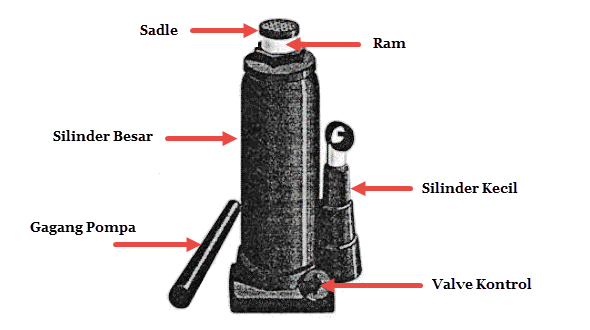

Dongkrak Botol
Dongkrak tersebut biasanya mempunyai adjustable threaded center piece untuk menyetel ketinggian.
Jenis dongkrak hidrolik ini juga dinamai dongkrak botol (bottle jack) karena bentuknya yang menyerupai botol.

Dongkrak botol ini mempunyai valve yan disebut control valve. Sewaktu valve ini ditutup dan dongkrak tersebut dipompa, ram akan bergerak keatas dan mengangkat beban. Sewaktu control valve dibuka, ram tersebut akan bergerak kebawah menurunkan beban.

B. Blocking
Blocking dapat diartikan sebagai tindakan untuk menahan suatu benda tetap pada posisinya. Dalam bahasa umum lebih dikenal dengan mengganjal/menyangga. Setelah sebuah kendaraan terangkat atau didongkrak, kendaraan tersebut harus disangga sebelum dikerjakan. Cara ini disebut mengganjal (pengganjalan).
Jenis Rak
Sebuah ganjal adalah stand yang kuat dan stabil yang dibuat khusus untuk menyangga sebuah kendaraan. Ganjal mempunyai beberapa ukuran dan dibuat untuk menopang beban yang berbeda-beda, dari kendaraan kecil hingga peralatan berat ditambang.

Sebagian besar ganjal dibuat dengan ketinggian yang dapat disesuaikan dengan alat/kendaraan yang diganjal. Setelah tinggi ganjal ditentukan, ganjal tersebut harus dikunci pada posisinya. Hal ini dapat dilakukan dengan menggunakan pin, rack, dan thread, tetapi sebagian ganjal memiliki ketinggian tetap / tidak berubah

C. Pesawat Angkat Dan Angkut
Pesawat angkut dan angkat adalah pesawat atau alat yang digunakan untuk mengangkat atau memindahkan sebuah barang dengan jarak, besar dan berat tertentu yang sulit untuk dilakukan ataupun tidak mungkin dilakukan dengan tenaga manusia. Pesawat pengangkat juga dapat diartikan sebagai kelompok mesin yang bekerja secara periodik yang didesain alat pengangkat dan pemindah muatan yang dapat digantungkan secara bebas atau diikat pada crane. Pesawat pengangkut dapat dipisahkan menjadi tiga sesuai cara pengangkutannya :

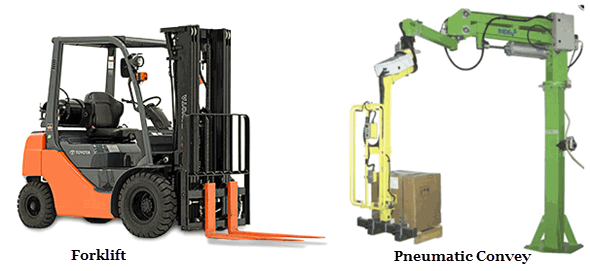

Pesawat Angkat Dan Angkut
  1. Hydraulic Handling Device: cara pengangkutan dengan menggunakan media berupa cairan atau liquid sebagai media pengangkutan.
  2. Pneumatic Handling Device: cara pengangkutan dengan menggunakan media berupa udara, gas sebagai sarana pengangkutannya
  3. Mechanical Conveyor: pesawat angkat dan angkut memiliki banyak jenis sesuai dengan keadaan dan kegunaannya antara lain:

Belt Conveyor
Fungsi belt conveyor adalah untuk mengangkut berupa unti atau curah dengan kapasitas yang cukup besar, dan sesuai dengan namanya maka media yang digunakan berupa ban. Konstruksi dari belt conveyor adalah :
  1. Konstruksi arah pangangkutan horizontal
  2. Konstruksi arah pengangkutan diagonal atau miring
  3. Konstruksi arah pengangkutan horizontal dan diagonal
Conveyor dan Sangkar
Sangkar
Sangkar adalah suatu tempat yang digunakan untuk mengangkut penumpang maupun barang. Pada setiap konstruksi maupun perencanaan sebuah sangkar yang harus diperhatikan adalah :
  1. Beban angkat yang dibutuhkan pada perencanaan
  2. Dimensi maksimum orang yang akan memenuhi perencanaan sangkar.
  3. Tinggi bangunan yang direncanakan.
  4. Bahan dan kerangka sangkar.

Overhead Travelling Crane
Overhead travelling crane merupakan salah satu jenis kran, yang berupa jembatan melintang diatas kepala yang umumnya terbuat konstruksi rangka batang yang ditutup atau dilapis plat baja. Mekanisme ini sering disebut troli yang juga dilengkapi dengan alat-alat hingga sedemikian rupa untuk menghasilkan beberapa gerakan antara lain pengangkatan benda (hoisting sistem) dan jalan melintang pada jembatan.

Konveyor
Jenis konveyor yang paling tepat untuk mengangkut bahan padat berbentuk halus atau bubur adalah konveyor sekrup (screw conveyor). Alat ini pada dasarnya terbuat dari pisau yang berpilin mengelilingi suatu sumbu sehingga bentuknya mirip sekrup. Pisau berpilin ini disebut flight. Macam-macam flight adalah: Sectional flight, Helicoid flight, dan Special flight

Elevator
Elevator atau sering disebut dengan lift merupakan salah satu jenis pesawat pengangkat yang berfungsi untuk membawa barang maupun penumpang dari suatu tempat yang rendah ketempat yang lebih tinggi ataupun sebaliknya. Adapun jenis mesin lift dibagi menjadi dua yaitu mesin lift penumpang dan lift barang. Gerak kerja dari mesin lift ini adalah dengan cara menaik turunkan sangkar pada sebuah lorong lift dimana gerakannya berasal dari putaran motor listrik.
Overhead Conveyor
Kran menara (Tower crane)
Kran menara (Tower crane) merupakan salah satu jenis pesawat pengangkat yang sering kali digunakan, yang fungsinya selain mengangkat juga mengangkut material atau muatan. Jenis pesawat pengangkat ini sering dipakai oleh kontraktor bangunan gedung-gedung bertingkat, pada pelabuhan, dan sebagianya.
