Arsitektur Sistem Operasi Windows

Sistem Operasi Windows adalah Sistem Operasi yang dikembangkan oleh Microsoft Corporation yang menggunakan antarmuka dengan berbasikan GUI (Graphical User Interface) atau tampilan antarmuka bergrafis. Sistem operasi Windows telah berevolusi dari MS-DOS, sebuah sistem operasi yang berbasis modus teks dan command-line. Windows versi pertama, Windows Graphic Environment 1.0 pertama kali diperkenalkan pada 10 November 1983 yang dibuat untuk memenuhi kebutuhan komputer dengan tampilan bergambar.

Microsoft juga membangun suatu sistem operasi yang berbeda arsitekturnya dengan MS-DOS, yaitu Windows NT. Arsitektur windows NT ini menjadi dasar pengembangan sistem operasi Windows NT 3.1 sampai Windows 8 .

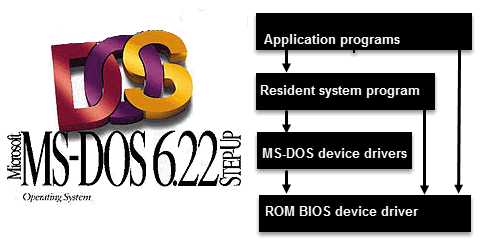

1. Arsitektur MS DOS

MS-DOS, singkatan dari Microsoft Disk Operating System. Arsitektur sistem operasi MS-DOS menggunakan model struktur monolitik yang konstruksinya tidak terstruktur. Dalam arsitektur ini semua komponen sistem operasi tergabung atau bercampur menjadi satu, semua program bagian (fungsi, prosedure atau sub rutin) dapat mengakses program-program lainnya.

Pada sistem operasi MS-DOS, antara aplikasi dan sistem operasi tidak ada pemisahan yang jelas, yang menyebabkan mudahnya program-program virus memodifikasi dan merusak sistem operasi MS-DOS. Program aplikasi memiliki akses untuk memodifikasi bagian sistem operasi (program resident, device driver MS-DOS maupun device driver BIOS).

2. Arsitektur Dasar Windows NT
Sistem operasi windows NT memiliki menggunakan model struktur berlapis (layered). Dalam arsitektur ini komponen dalam sistem operasi tidak tergantung dari komponen yang lain, dengan demikian modifikasi atau perubahan dalam satu komponen tidak berpengaruh banyak pada komponen lainnya. Arsitektur Windows NT secara global terdiri dari empat lapisan yaitu:

• Hardware abstraction layer (HAL). lapisan ini memetakan perintah dan tanggapan perangkat keras generik menjadi perintah dan tanggapan unik platform tertentu seperti Intel 486 atau Pentium, Motorola PowerPC, atau DEC Alpha. HAL membuat machine system bus, DMA controller, interrupt controller, system timer, dan modul memori.
• Kernel. Kernel mengelola penjadwalan dan context switching, exception handling dan interrupt handling serta multiprocessing synchronization.
• Subsystems. lapisan ini terdiri dari berbagai ragam modul, fungsi-fungsi spesifik yang menggunakan layanan-layanan dasar yang disediakan kernel.
• System services lapisan ini menyediakan antarmuka ke perangkat lunak mode pemakai.

Sistem operasi Windows memiliki arsitektur yang sangat modular. Setiap fungsi sistem dikelola oleh satu komponen dari sistem operasi. Semua aplikasi mengakses fungsi melalui komponen yang bertanggung jawab menggunakan antar muka data standar (data standar interfaces). Key sistem hanya dapat diakses melalui sesuai fungsi. dalam arsitektur modular ini pada prinsipnya setiap modul dapat dihapus, upgrade, atau diganti tanpa menulis ulang seluruh sistem atau standar aplikasi program antarmuka (API). Berbagai ragam Kernelmode komponen Windows adalah sebagai berikut:

1. Executive : Berisi dasar layanan sistem operasi, seperti manajemen memori, proses dan manajemen thread, keamanan, I / O, dan komunikasi interprocess.
2. Kernel : Mengontrol eksekusi prosesor (s). Kernel mengelola benang penjadwalan, proses switching, pengecualian dan penanganan interupsi, dan multiprosesor sinkronisasi. Tidak seperti sisa Eksekutif dan tingkat pengguna, kode sendiri Kernel ini tidak berjalan di thread.
3. Hardware Abstraction Layer (HAL) : Maps antara perintah hardware generic dan tanggapan dan mereka yang unik untuk platform tertentu. Ini mengisolasi OS dari platform-spesifik hardware differences.The HAL membuat setiap computer sistem bus, memori akses langsung (DMA) controller, interrupt controller, system timer, dan modul memori terlihat sama dengan Eksekutif dan Kernel komponen. Hal ini juga memberikan dukungan yang diperlukan untuk multiprocessing simetris (SMP), menjelaskan selanjutnya.
4. Device Driver : Perpustakaan dinamis yang memperluas fungsionalitas dari Eksekutif. Ini termasuk driver perangkat keras yang menerjemahkan pengguna I / O fungsi panggilan ke perangkat hardware tertentu I / O permintaan dan komponen perangkat lunak untuk menerapkan sistem file, protokol jaringan, dan setiap ekstensi sistem lainnya yang perlu dijalankan dalam mode kernel.
5. Windowing and Graphics System : Mengimplementasikan pengguna grafis antarmuka (GUI) fungsi, seperti berurusan dengan windows, antarmuka pengguna kontrol, dan menggambar. Executive Windows termasuk komponen untuk fungsi sistem tertentu dan menyediakan API bagi pengguna-mode software.

Berikut ini adalah deskripsi singkat dari masing-masing dari modul Eksekutif:

1. I/O Manager. Menyediakan kerangka kerja di mana perangkat I / O dapat diakses untuk aplikasi, dan bertanggung jawab untuk pengiriman ke driver perangkat yang sesuai untuk diproses lebih lanjut. Manajer I / O menerapkan semua Windows I / O API dan keamanan menegakkan dan penamaan untuk perangkat, protokol jaringan, dan file system.
2. Cache Manager. Meningkatkan kinerja berbasis file I / O dengan menyebabkan baru Data file yang direferensikan untuk berada di memori utama untuk akses cepat, dan dengan menunda disk menulis dengan memegang pembaruan dalam memori untuk waktu yang singkat sebelum mengirim mereka ke disk.
3. Object Manager. Membuat, mengelola, dan menghapus objek Executive Windows dan tipe data abstrak yang digunakan untuk mewakili sumber daya seperti proses, benang, dan objek sinkronisasi. Ini memaksa aturan seragam untuk mempertahankan, penamaan, dan pengaturan keamanan objek. Manajer objek juga menciptakan objek menangani, yang terdiri dari informasi kontrol akses dan pointer ke benda object.Windows dibahas kemudian dalam bagian ini.
4. Plug and Play Manager. Menentukan driver yang diperlukan untuk mendukung khususnya perangkat dan beban tersebut driver.
5. Power Manager. Koordinat manajemen daya antara berbagai perangkat dan dapat dikonfigurasi untuk mengurangi konsumsi daya dengan mematikan perangkat menganggur, menempatkan prosesor untuk tidur, dan bahkan menulis semua memori ke disk dan menutup aliran listrik ke seluruh sistem.
6. Security Reference Monitor. Memberlakukan akses-validasi dan audit generasi rules.The Windows model berorientasi objek memungkinkan untuk konsisten dan seragam melihat keamanan, sampai ke entitas mendasar yang membentuk Eksekutif. Dengan demikian, Windows menggunakan rutinitas yang sama untuk validasi akses dan untuk Audit memeriksa semua benda yang dilindungi, termasuk file, proses, ruang alamat, dan I / O device.
7. Virtual Memory Manager. Mengelola alamat virtual, memori fisik, dan paging file pada disk. Kontrol hardware memori manajemen dan data struktur yang memetakan alamat virtual dalam ruang alamat proses untuk halaman fisik dalam memori komputer.
8. Process/thread Manager. Membuat, mengelola, dan proses menghapus dan thread object.
9. Configuration Manager. Bertanggung jawab untuk melaksanakan dan mengelola system registry, yang merupakan repositori untuk kedua sistem yang luas dan berbagai parameter setiap pengaturan user.
10. Local Procedure Call (LPC) Facility. Mengimplementasikan efisien lintas proses Prosedur panggilan mekanisme komunikasi antara proses lokal mengimplementasikan layanan dan subsistem. Serupa dengan panggilan prosedur remote (RPC) fasilitas yang digunakan untuk pengolahan terdistribusi.
